Zusätzliche Steckdosen im Eriba Rockabilly Wohnwagen verlegen.

In einem Wohnwagen kann man nie genug Steckdosen haben. Wobei wir uns nicht mal über die Menge, sondern über die Position der Steckdosen aufgeregt haben.

So haben wir uns entschieden zwei zusätzliche Steckdosen anzubringen.

Vorab ein paar Infos:

Für die Wohnmobil Elektrik und 230 V Installation gelten besondere Vorschriften

  • Egal was man an seiner Elektrik einbauen oder ändern möchte, der Strom oder die Batterie sollte immer vom System getrennt werden.

  • Es dürfen nur flexible Kabel (Litzen) verwendet werden. Starre Kabel sind nicht zulässig. Durch Vibrationen beim Fahren können starre Stromkabel brechen und Kurzschlüsse verursachen. Außerdem dürfen 12V Kabel und Leitungen für die 230V Installation nicht im gleichen Kabelkanal verlegt werden.




  • Vorgeschrieben ist eine Gummileitung 3 x 1,5 mm2 H07RNF in Verbindung mit einem zweipoligen Sicherungsautomaten von 10 A. Mittlerweile hat sich alternativ die Kunststoffschlauchleitung 3 x 1,5 mm2 H05WF durchgesetzt. Wenn man einen Kabelquerschnitt von 3x 2,5 mm2 wählt, so ist keine Absicherung im Fahrzeug zusätzlich vorgeschrieben. Für die 230V Installation müssen mindestens 1,5 qmm H07RN-F Stromkabel mit gelbem Schutzleiter, verlegt werden bei eine Kabellänge unter 2 Meter.

Wir haben den 3 x 1,5 mm2 H07RNF in rot verbaut






Vorweg ein Hinweis, wir sind keine Elektriker-Fachfrauen eher reine "Heimwerkerinnen"!

Nicht nur am 230V Netz, sondern auch Arbeiten am 12 V Netz sind nicht ungefährlich.

Jeder ist für sein Tun und Handeln selbst verantwortlich! Deshalb VORSICHT!

230V-Installationen dürfen nur von einer Elektro-Fachkraft ausgeführt werden, wenn es in der Praxis meist auch oft anders aussieht.


1. Wir haben aus der Steckdose über dem Schrank eine zusätzliche Leitung für eine Steckdose neben dem Bett gelegt.

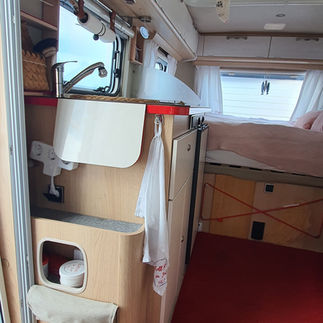

2. Aus einer Steckdose in der Küche haben wir eine Leitung für eine neue Steckdose am Eingang gezogen.

(Unsere Steckdosen haben wir von einer Hymer-Werkstatt bekommen)

Nachdem die Position der Steckdosen feststehen, ist für die Montage der Steckdose ein kreisrunder Ausschnitt erforderlich. Den exakten Durchmesser für die Lochsäge entnimmt man der Einbauanleitung der Steckdose. Tipp: bevor man die Löcher aussägt, beide Seiten mit einem Kreppband abkleben. So vermeidet man das Ausfransen der Löcher.


Danach wird das Kabel mit der Steckdose verbunden und mit 4 Schrauben im Ausschnitt befestigt, zuletzt wird der Steckdosenrahmen aufgesetzt. Da es sich bei dem 3 x 1,5 mm2 H07RNF Kabel um weiche Litzen handelt haben wir die Aderend-Hülsen verwenden.

Querschnitt Französischer Farbcode DIN-Norm 46228

1,5 mm schwarz schwarz





Nachtrag 15.02.2023

Man hat nie genug Steckdosen im Wohnwagen, hier eine Lösung die es etwas erleichtert:
